高爐三電系統部分功能

設計思想

自動化系統采用系統采用“三電”一體化設計，開放式結構，為今后系統的擴展制造條件，留有區域級計算機及全廠管理計算機通訊的接口能力。

系統采用可編程控制器（PLC）作為基礎級控制站，上位計算機作為操作站，PLC控制工藝設備的運行、檢測系統中有關工藝參數并對各個設備進行操作控制。包括邏輯控制和數據信息采集處理等。操作站主要實現操作人員通過CRT上的實時動態畫面監視現場的生產狀況；根據現場的實際情況對生產過程進行必要的干預，進行人機對話。上位計算機處理生產數據和數據通訊，操作站配置完善的CRT顯示及全鍵盤編程和操作監視功能，以完成對系統的編程、操作、監視。

整個系統正常生產時以全自動操作為主，但在設計上充分考慮到生產實際等各種情況后備手操以保證各種情況下生產的正常進行。

系統能盡可能收集更多信息，提供更多易懂、易看、易解析、易操作的畫面，為有效地工藝操作控制制造條件，交流調整控制采用變頻技術。重要工藝點設置工業攝像監視。

工作內容

設計、制造、安裝、調試、培訓、售后服務

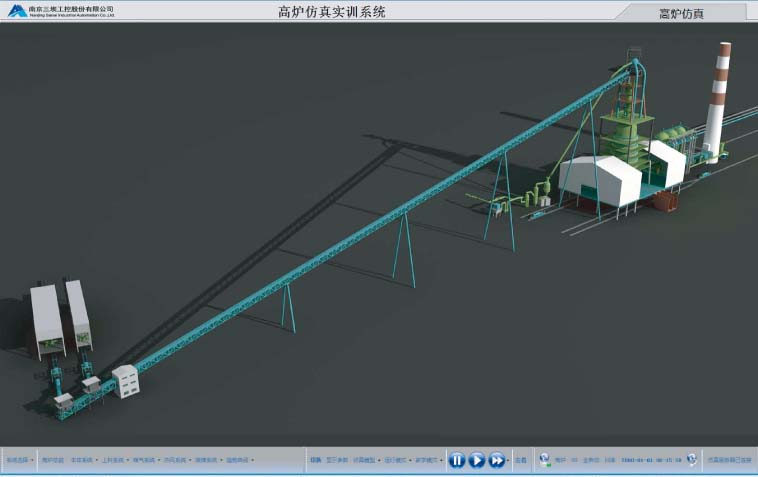

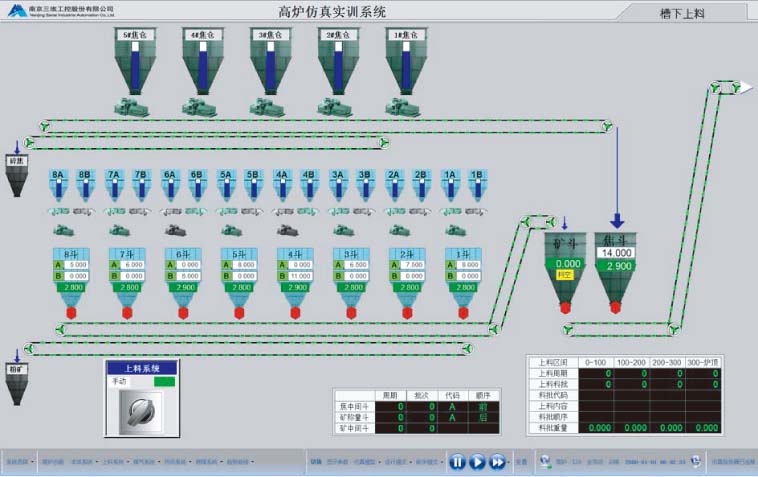

高爐配料上料系統

◆完成高爐的配料及上料控制

◆高爐根據制完成配料及自動裝料

◆原料的稱重補償和記錄

◆焦炭、礦石、熔劑等備料控制

◆各皮帶、頭門的控制等

◆爐頂布料控制和爐頂各裝料設備的順序控制

◆料線測量和探尺控制

◆料車變頻調速控制等等

高爐本體熱工系統

高爐本體設備的控制功能包括：

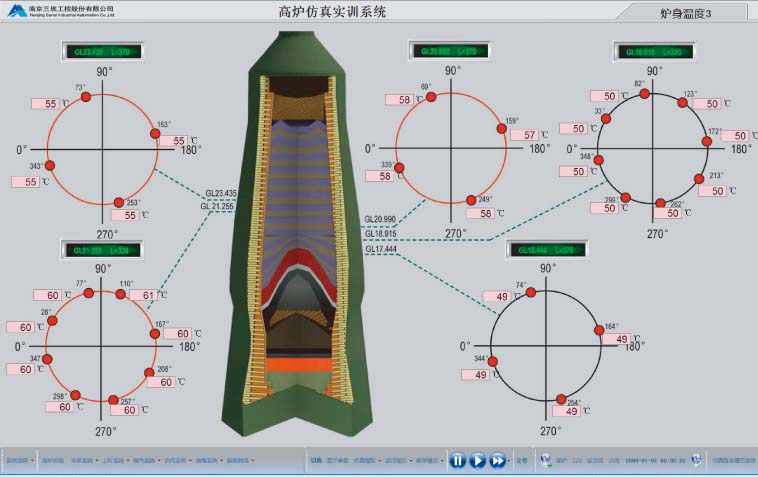

◆爐體各點的溫度、壓力、流量測量

◆高爐的透氣性指數分析

◆爐體冷卻水壓力

◆爐體參數監控和報警

◆爐體系統數據處理

◆可根據用戶要求做各種歷史曲線記錄、報表、打印記錄等

熱風爐控制系統

◆完成熱風爐換爐控制，溫度流量檢測及有關調節控制

◆熱風爐聯動換爐控制

◆熱風爐單爐自動控制

◆熱風爐自動換爐控制

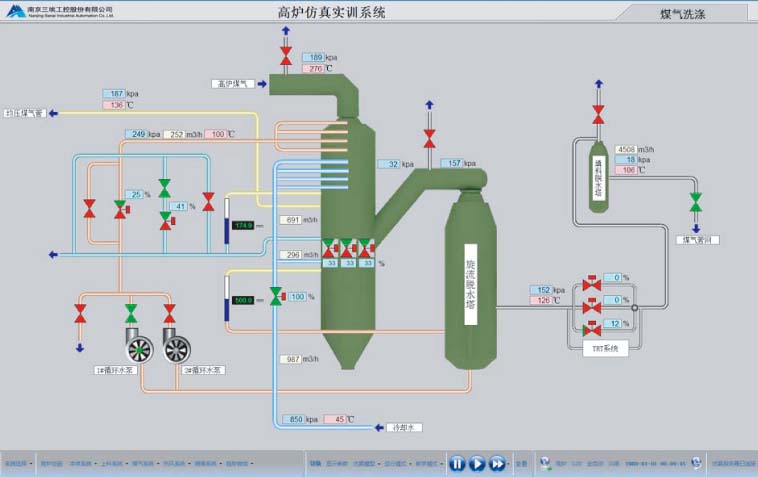

煤氣除塵控制系統

◆完成煤氣流量、壓力及除法布袋除塵反吹控制

◆煤氣流量檢測

◆煤氣壓力控制

◆氣反吹自動控制等等

備注：以上各部分內容可根據用戶具體工藝設備設計做相應的自動化系統設計制造供貨。

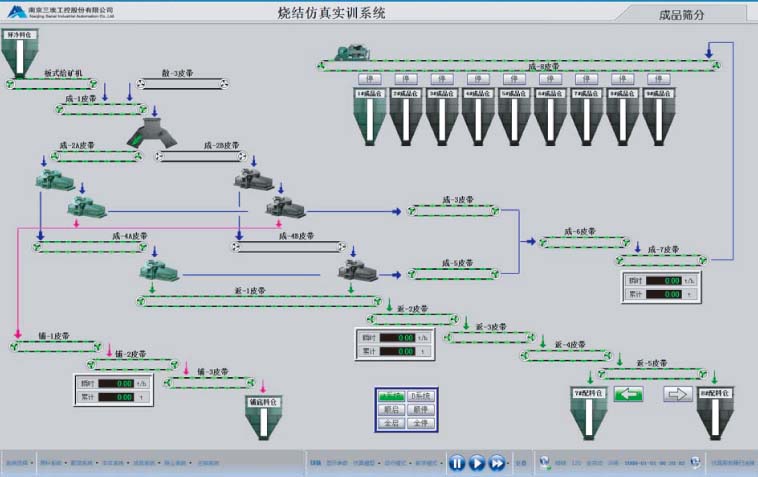

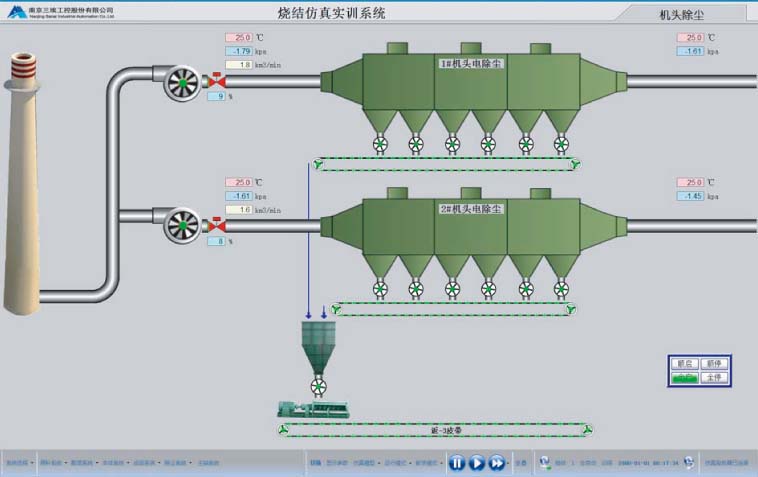

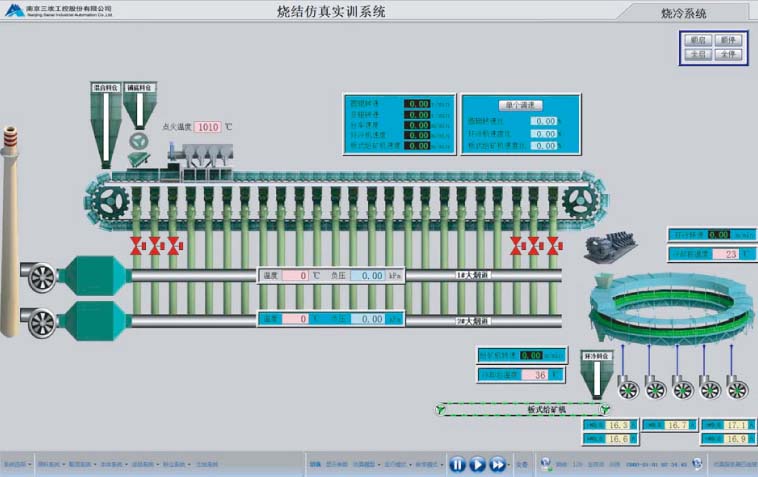

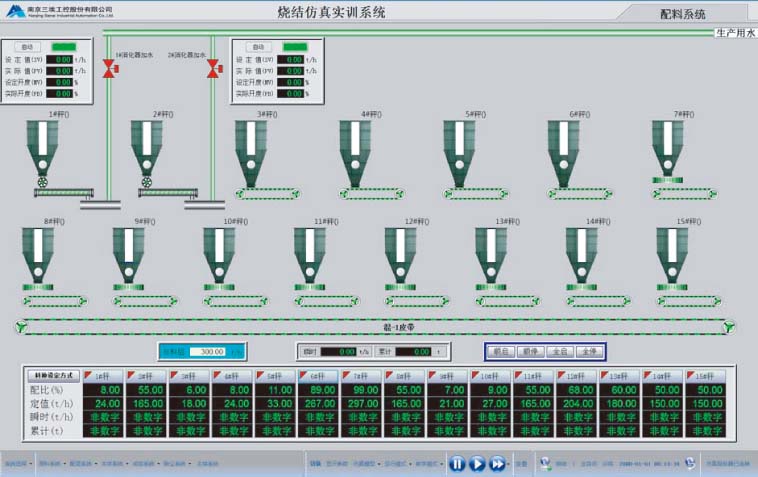

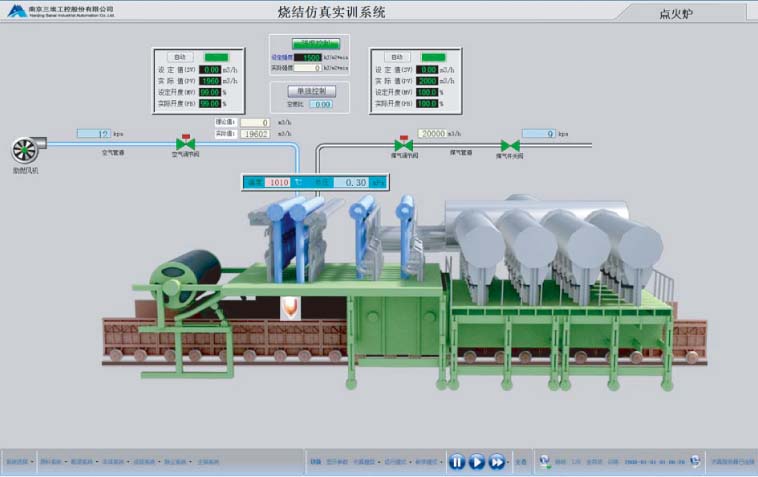

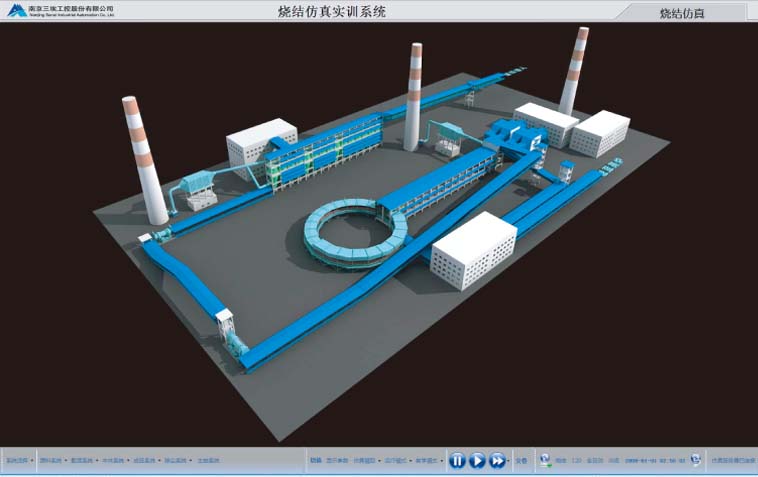

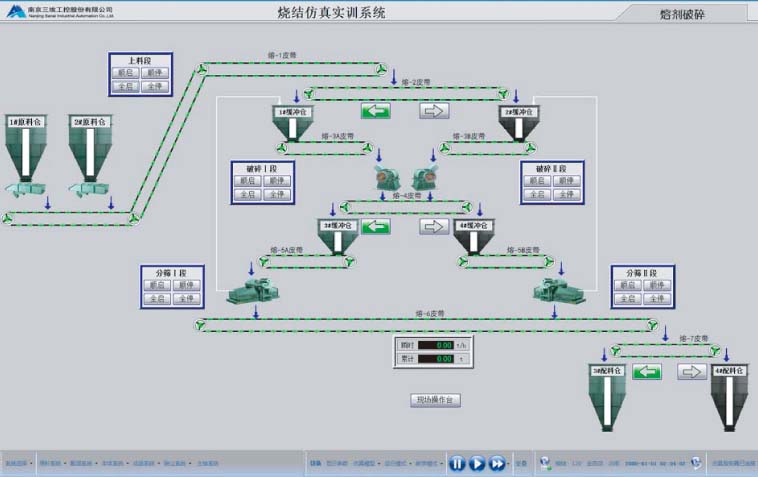

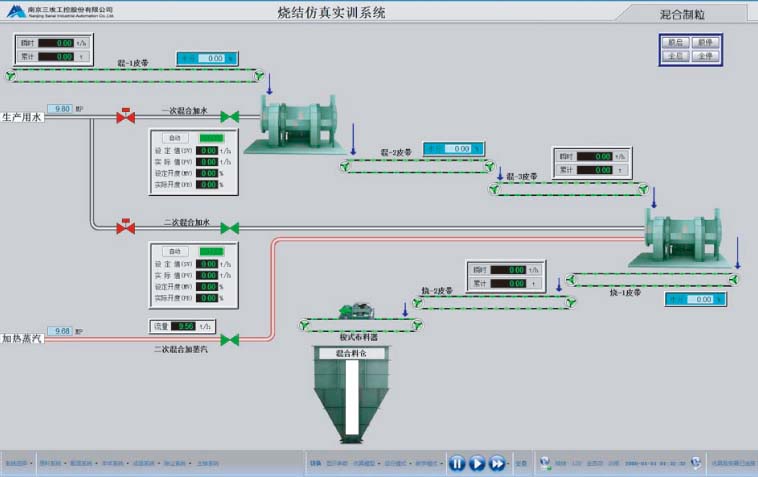

燒結三電系統

自動化系統采用“三電”一體化設計，開放式結構，為今后系統的擴展制造條件，留有區域級計算機及全廠管理計算機通訊的接口能力。

系統采用可編程控制器（PLC）作為基礎級控制站，上位計算機作為操作站，PLC控制工藝設備的運行，檢測系統中關工藝參數并對各個設備進行操作控制。包括邏輯控制和數據信息采集處理等。操作站主要實現操作人員通過CRT上的實時動態匣子面監視現場的生產狀況；根據現場的實際情況對生產過程進行必要的干預，進行了人機對話。上位計算機處理生產數據和數據通訊，操作站配置完善的CRT顯示及全鍵盤編程和操作監視功能，以完成對系統的編程，操作，監視。

整個系統正常生產時以全自動操作為主，易看，易解析，易操作的畫面，為有效地工藝操作控制制造條件，交流調整控制采用變頻技術。重要工藝點設置工業報像監視。
